9x5mm Emi Rubber Gasket, flache leitfähige Schaum-Dichtung

EMS, SMF-DICHTUNG, Note senso 9*5*9 Oberflächen-Bergtechnologie, elastische Dehnung, Stromerzeugung

EIGENSCHAFTEN



Leistungsfähige Massenproduktion unter Verwendung der Aufputzmontageausrüstung

Ausgezeichnete Leitfähigkeit u. weich

Hitzebeständig für SMT und flammhemmend

Halogen frei

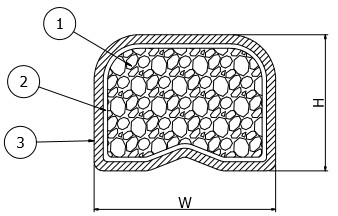

STRUKTUR



①Hitzebeständiger Polyurethanschaum

②Hitzebeständiges Abbinden

③Oberfläche: PUfilm/-cu/-sn

(PU-Film: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



SPEZIFIKATIONEN

         Lötmitteladhäsionsstärke

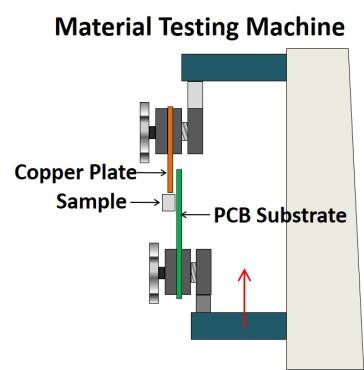

PRÜFMETHODE

Überblick

• SMT-EMS, die Dichtung abschirmt, ist eine Erdungsauflage, die die elektromagnetischen Geräusche vermindert, die innerhalb der elektronischen Geräte erzeugt werden und den Stromkreis vor elektrischem Anstieg schützt.

• Das Aufschmelzlöten ist bis zu 260℃ möglich, indem man Material mit ausgezeichneter Hitzebeständigkeit verwendet.

• Verpackt mit Spulenband, um automatischer Aufputzmontage zu ermöglichen.
• Kann als Berührungsschalterdichtung, Noten-Sensor-Dichtung, etc. verwendet werden.

Eigenschaften

• Stabile Würfelform, weich u. elastisch unter Verwendung eines Schwammkernes.
  - Hergestellt in einer Vielzahl von den Größen verglichen mit Silikon- oder Metallbodenkontakten
  - Weder verbogen noch wie ein Fingerstreifen gebrochen
  - Keine Furcht vor der Verhärtung oder der Erzeugung des Siloxans wie Silikonkernart
  - Weiches Schwammmaterial verbiegt nicht PWB noch verformt das Gerät
• Ausgezeichnete elektrische Leitfähigkeit und niedriger Oberflächenwiderstand
• Ausgezeichnete Beweglichkeit mit justierbarer Härte, geben von verbogenem oder defektem Problem frei
• SMT (Aufputzmontage) verfügbar und Handlöten kompatibel
• RoHS konform, UL94V-0, Halogen frei

Details

Spezifikation

Anwendungen



PWB Boden u. EMI Shielding





• SMT-Dichtung wird für EMS benutzt, die indem man sie zu PWB von LCD-Modul abschirmt und erdet, befestigt. Einige Stücke von SMT-Dichtung werden auf PWB benutzt, um EMS zu maximieren, die Wirksamkeit abschirmt und erdet. Ihre Lagen auf PWB werden in der PWB-Schaltplanphase widergespiegelt.
• Zur Verfügung gestellt in den Spule geschriebenen Karrierepaketen passend für SMT.



Noten-Sensor-Dichtung/Berührungsschalter-Dichtung







• Funktionen der Noten-Sensor-Dichtung (Berührungsschalterdichtung) als Verbindungsanzeigefeld der Elektrode und PWB unter Verwendung der elektrostatischen Noteninputmethode. Es ist für Berührungsschalter von Haushaltsgeräten und von industriellen Geräten passend.
• SMF-Dichtung ist mit automatischer Aufputzmontage installiert, während Frühlingskontakt- und -notenstangenmethode Handlöten erfordern.
• Kosteneinsparung wird erwartet, indem man die teure Notengittermethode ersetzt.
• Diese Dichtung betont nicht PCB/Panel wegen seiner Elastizität und hat hohe Korrosionsbeständigkeit.



AUSDRÜCKE DER GARANTIE U. DES TEILGENOMMENEN PUNKTES IM SCHUTZ

• 1) Halten Sie das Produkt bei Zimmertemperatur und Feuchtigkeit. (25±10℃, weniger als 75%)
• 2) Vermeiden Sie Kontakt mit Luft und Feuchtigkeit, als Produkte hielt.
• 3) Vermeiden Sie direktes Sonnenlicht und keine flammables, als Produkte hielt.
• 4) Halten Sie es, um Schaden des Auftrittes und der Form zu verhindern.
• 5) Geben Sie acht, dass Sie keine Hochtemperatur, Hochfeuchtigkeitsumwelt sind, nachdem Sie das Produkt geöffnet haben.
• 6) Geben Sie acht, dass Sie nicht mit den chemischen und organischen Materialien in Verbindung treten.
• 7) Berühren Sie nicht das Produkt mit den bloßen Händen.
• 8) Der Garantiezeitraum des Produktes ist 6 Monate nach Lieferung.

VORSICHTSMASSNAHMEN



1.Keep weg von einem direkten Sonnenlicht oder eine hohe Temperatur und eine Feuchtigkeit. (unterhalb 35 ℃, 55%RH oder weniger.)

2.Please drücken mehr 0.2mm als Stärke dieser Dichtung im Falle der Montage herunter

3.Be vorsichtig mit Chemikalien und Feuer.

4.You sieht möglicherweise eine Änderung in den Eigenschaften des Produktes, wenn es Druck wiederholt.

Aussetzung 5.Avoid zur hohen Temperatur und zu den hohen Feuchtigkeitsbedingungen, wenn die Produkte verwendet werden.

6.Do das Produkt mit den bloßen Händen nicht berühren.

7.It sollte verwendet werden, nachdem man die Verschmutzung der klebenden Oberfläche entfernt hat.

8.Be vorsichtig, dass der Auftritt des Produktes wenn das Verdrehen geändert werden kann, des Produktes auftritt.



ALLGEMEINER VERPACKENDER STANDARD



1) Beschriften Sie den Rand.

2) Der Kartonkasten enthält eine passende Menge SMF-Zylinder.

3) Füllen Sie den Plastik auf dem Rückendeckel mit Polstermaterial aus.

4) Der Kasten wird mit OPP-Band versiegelt, H-artig, und der Kasten wird beschriftet, wie verfügbar.

5) Verpackungsmethode (wie in der Zahl gezeigt)
