5x6mm EMI Foam Gasket, Gewebe über Schaum-Emi Gasket Elastic Recovery For-Stromerzeugung überziehend

Überblick

• SMT-EMS, die Dichtung abschirmt, ist eine Erdungsauflage, die die elektromagnetischen Geräusche vermindert, die innerhalb der elektronischen Geräte erzeugt werden und den Stromkreis vor elektrischem Anstieg schützt.

• Das Aufschmelzlöten ist bis zu 260℃ möglich, indem man Material mit ausgezeichneter Hitzebeständigkeit verwendet.

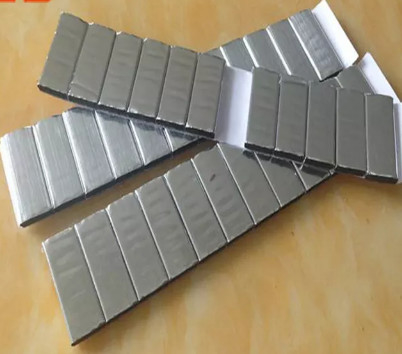

• Verpackt mit Spulenband, um automatischer Aufputzmontage zu ermöglichen.
• Kann als Berührungsschalterdichtung, Noten-Sensor-Dichtung, etc. verwendet werden.

Bilder

Eigenschaften

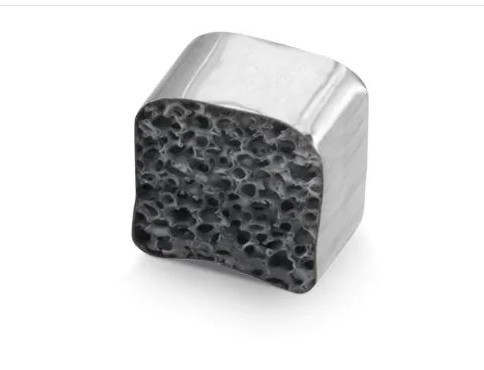

• Stabile Würfelform, weich u. elastisch unter Verwendung eines Schwammkernes.
  - Hergestellt in einer Vielzahl von den Größen verglichen mit Silikon- oder Metallbodenkontakten
  - Weder verbogen noch wie ein Fingerstreifen gebrochen
  - Keine Furcht vor der Verhärtung oder der Erzeugung des Siloxans wie Silikonkernart
  - Weiches Schwammmaterial verbiegt nicht PWB noch verformt das Gerät
• Ausgezeichnete elektrische Leitfähigkeit und niedriger Oberflächenwiderstand
• Ausgezeichnete Beweglichkeit mit justierbarer Härte, geben von verbogenem oder defektem Problem frei
• SMT (Aufputzmontage) verfügbar und Handlöten kompatibel
• RoHS konform, UL94V-0, Halogen frei

Details

Spezifikation

Anwendungen



PWB Boden u. EMI Shielding





• SMT-Dichtung wird für EMS benutzt, die indem man sie zu PWB von LCD-Modul abschirmt und erdet, befestigt. Einige Stücke von SMT-Dichtung werden auf PWB benutzt, um EMS zu maximieren, die Wirksamkeit abschirmt und erdet. Ihre Lagen auf PWB werden in der PWB-Schaltplanphase widergespiegelt.
• Zur Verfügung gestellt in den Spule geschriebenen Karrierepaketen passend für SMT.



Noten-Sensor-Dichtung/Berührungsschalter-Dichtung







• Funktionen der Noten-Sensor-Dichtung (Berührungsschalterdichtung) als Verbindungsanzeigefeld der Elektrode und PWB unter Verwendung der elektrostatischen Noteninputmethode. Es ist für Berührungsschalter von Haushaltsgeräten und von industriellen Geräten passend.
• SMF-Dichtung ist mit automatischer Aufputzmontage installiert, während Frühlingskontakt- und -notenstangenmethode Handlöten erfordern.
• Kosteneinsparung wird erwartet, indem man die teure Notengittermethode ersetzt.
• Diese Dichtung betont nicht PCB/Panel wegen seiner Elastizität und hat hohe Korrosionsbeständigkeit.



AUSDRÜCKE DER GARANTIE U. DES TEILGENOMMENEN PUNKTES IM SCHUTZ

• 1) Halten Sie das Produkt bei Zimmertemperatur und Feuchtigkeit. (25±10℃, weniger als 75%)
• 2) Vermeiden Sie Kontakt mit Luft und Feuchtigkeit, als Produkte hielt.
• 3) Vermeiden Sie direktes Sonnenlicht und keine flammables, als Produkte hielt.
• 4) Halten Sie es, um Schaden des Auftrittes und der Form zu verhindern.
• 5) Geben Sie acht, dass Sie keine Hochtemperatur, Hochfeuchtigkeitsumwelt sind, nachdem Sie das Produkt geöffnet haben.
• 6) Geben Sie acht, dass Sie nicht mit den chemischen und organischen Materialien in Verbindung treten.
• 7) Berühren Sie nicht das Produkt mit den bloßen Händen.
• 8) Der Garantiezeitraum des Produktes ist 6 Monate nach Lieferung.

ENTSCHEIDUNG



1) E-SONG EMC Co., Ltd. (Partei „B“ als unten) legt das Abnahmeprüfprotokoll bei, wenn es versendet wird.

2) Ein Los ist für eine Lieferung von einem Modell prinzipiell.

3) Der Durchlauf und Bestimmung des Loses zu verlassen wird durch „KS Q Repräsentativcheck-liste ISO 2859-1“ angewendet.

4) Das Inspektionsniveau und die Aqls werden in gegenseitigem Einvernehmen bestimmt. (Standard: G-II, 0,65)

5) Wenn DEVIALET (Partei „A“ als unten) die Importinspektion verabschieden nicht zu können, „A“ „B“ über Nichtübereinstimmung informiert.

Dann „B“ sollte die Verbesserungsmaßnahmen „A“ innerhalb 5 Tage melden.

6) Verlassenes Los sollte zurückgebracht werden, aber es ist verfügbar, vorgewählte Produkte in Übereinstimmung mit Umständen anzunehmen.

7) Im Falle aller anderen unerwarteten Situationen muss es in gegenseitigem Einvernehmen gelöst werden.



ALLGEMEINER VERPACKENDER STANDARD



1) Beschriften Sie den Rand.

2) Der Kartonkasten enthält eine passende Menge SMF-Zylinder.

3) Füllen Sie den Plastik auf dem Rückendeckel mit Polstermaterial aus.

4) Der Kasten wird mit OPP-Band versiegelt, H-artig, und der Kasten wird beschriftet, wie verfügbar.

5) Verpackungsmethode (wie in der Zahl gezeigt)
